隨著改革開放和經濟的不斷發展，城市和地區建設日益完善。近年來，沙盤模型的制作也隨之逐漸發展成為一種行業和技術，在作戰指揮、演習、城市規劃、資源開發，以及各種項目建設等領域中發揮了重要作用。Vrw中國模型網

沙盤模型 城市規劃 設計制作 城市規劃 地物地貌 沙盤模型，從廣義上講是依照實物的形狀和結構按照比例制成的實體，多用來展覽和實驗。從經濟角度，多用于搞建設和開發，沙盤模型的種類繁多，基本上可分為單體沙盤模型和群體沙盤模型。本文所要探討的“沙盤模型”即屬于群體沙盤模型，不同的是，沙盤模型必須是以地形要素為基礎，依據不同用途表現其專題要素。它是根據地形圖等高線和各種符號，進行地形地貌的再恢復。杭州景文模型公司就本文如何采用新材料、新技術設計、制作沙盤模型，結合自己的經驗談幾點體會。Vrw中國模型網

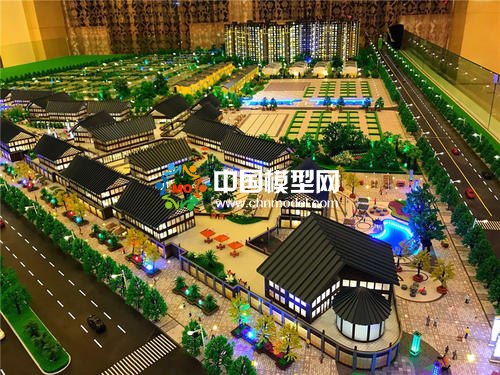

沙盤模型制作Vrw中國模型網

一、沙盤模型總體設計的原則及要求 根據客戶需求和構思方案，沙盤模型的用途、表現形式及特點， 確定整個沙盤模型的最終表現效果。精心設計、制作，力求給決策者提供更方便、形象、精確直觀的地理依據。Vrw中國模型網

a、沙盤模型正確使用資料和合理確定比例。根據沙盤模型的區域范圍和地理要點，合理確定沙盤模型的水平、垂直比例尺根據盤體的凈面積和區域內容，確定制作方案。資料的利用原則：使用最新測繪圖，要求內容新，現實性強，用以達到沙盤模型使用的超前性、長期性?；举Y料可利用等大比例尺的地形圖，補充資料可以利用不同比例尺的地圖資料、衛星航攝像片、規劃建設圖紙、總圖、建筑物平面圖或立面圖、渲染圖，以及實地景物照片等。Vrw中國模型網

1. 沙盤模型正確合理地處理各要素間關系Vrw中國模型網

a. 地形要素中山體、水系、交通之間的關系要相容搭配，表現合理、自然，色彩搭配要協調，以便生動地反映實地的自然景觀。Vrw中國模型網

b. 居民地按照級別、比例關系處理。依比例表示的建筑物和街道、街區，依比例塊狀式街區，以及不依比例尺點狀居民地?？筛鶕煌谋壤叽笮?、居民地等級及重要性來選擇不同的表示方法，并根據用途及要求確定表現手法。Vrw中國模型網

c. 利用夸張的手法表示沙盤模型內綠化面積，增強整體效果。目前，城市規劃逐漸趨于國際標準化，園林綠化環境已是城市規劃建設的一項重要內容。Vrw中國模型網

2. 周密地制定施工計劃和合理安排施工步驟Vrw中國模型網

a、前期的準備工作。包括材料、工具、資料和技術人員的準備工作，以及資料的技術處理和底盤的制作等。Vrw中國模型網

b、安排施工階段的主要工作。包括底盤的處理與糾正地形要素的建立各項專題要素的制作及電路系統的安裝盤內裝飾及分塊盤體間各要素的銜接外包裝的設計、制作等。按工序的先后與工作量的多少，合理安排工期。Vrw中國模型網

C、整體的組裝和調試工作。要求各部分拼裝準確，總體效果表現協調一致，聲、光、電、音同步，控制無故障。Vrw中國模型網

二、沙盤模型制作的要求及表現手法Vrw中國模型網

1.地貌要素山體沙盤模型按形式可分為普通式和梯田式山體沙盤模型。常用的材料有：人工膠合板、泡沫板、硬紙板、石膏，樹脂等。制作形式以梯田式山體為主。其特點是能較好地反映等高線的主體效果，精度高，總體效果獨特、生動、具體制作方法是：Vrw中國模型網

a.根據垂直比例尺大小確定等高距、材料的厚度，以及基礎等高線。Vrw中國模型網

b.等高線的標描、復印與剪裁工作。用彩筆標描等高線并進行綜合取舍，在強力海綿材料上復印等高線時要按由低到高的順序，并標明層數交給下一步工序進行剪裁。Vrw中國模型網

c.山體的粘接工作。用萬能膠將第一層“梯田”按準確位置粘貼于底盤上，然后逐層進行疊加粘接，粘接過程中層與層之間要注意套合。不套合之處要隨時用剪刀或手術刀進行修整，每層的小山頭要及時粘貼上，以免遺漏或丟失。Vrw中國模型網

d.水域、交通的鑲嵌工作。根據用途需要選取重要或主要的水域，用藍色有機玻璃板或噴漆處理的PVC板、按水系形狀切割后進行鑲嵌交通要素的選取則以高速公路、鐵路、國道、省道、主要城際公路為主，道路網密度的確定要合理。表現方法是用珠光黑或珠光銀、金色有機玻璃條受熱軟化沿走向鑲嵌于山體之上表示道路。也可用PVC材料，表示色彩可用噴漆處理。注意道路與山體的相互關系處理要協調、自然。Vrw中國模型網

e.植被采用裝飾用植被草或海綿材料經磨制、染色而成的植被顆粒表示，用稀釋乳膠噴灑固定，作業過程中要注意平地與山坡的植被配置過渡要自然，山的頂部、山谷、水域岸邊和道路兩側要配以較深顏色、粗顆粒植被，用以增加林木感，以便更加生動地反映出實地的自然景觀。Vrw中國模型網

2.居民地依比例尺，建筑物的制作要根據建設設計施工圖紙、渲染圖，以及實物彩色照片進行加工制作。它的制作方法基本上有2種：Vrw中國模型網

a.純仿真式建筑物的制作大比例尺采用框架式內部結構，外表用仿真色彩的裝飾材料進行粘貼，色彩與表面細部結構都與真實房體相同。小型房體可利用賽璐珞片或ABS板直接進行拼貼式粘接，色彩采用噴漆工藝處理。Vrw中國模型網

b.噴沙工藝房體的制作采用純色透明有機玻璃進行仿真制作，主要適用于中、小比例尺沙盤模型中房體建筑的制作，細部可以進行綜合取舍，重點突出房體建筑的宏觀形象和空間關系，表面用金剛沙噴沙工藝處理，效果為素白半透明狀態。為突出重點，垂直比例尺可適度夸張。依比例塊狀街區和居民地也可用合適厚度的有機玻璃塊并采用噴沙工藝制作，或者用合適厚度的黃色有機玻璃板制作，用以顯示真實居民地的形狀和范圍。點狀居民地可根據情況用4～6mm直徑的白色鈕扣狀物表示。居民地名稱的表示，采用可剝離膠片植字粘貼于0.5mm厚的白色有機塑料條上，置于居民地旁表示。沙盤模型Vrw中國模型網

3.光電顯示內容及形式街道路燈、重點區域范圍線等，采用光導纖維作為發光器件，射燈為光源，以光源色彩區分內容。專題要素可用不同規格的發光二極管表示。光電控制系統可由人工控制開關或計算機系統控制，顯示部分控制由計算機內存程序完成，并通過固態繼電器等功放元器件輸入顯示單元。Vrw中國模型網

4.語音系統簡單語音系統可由錄音磁帶裝置完成。高要求情況下，語音系統采用計算機語言設計語音程序，利用可讀寫光盤、光盤驅動器、功放和音箱，在計算機控制下完成搜索及播放工作。Vrw中國模型網

5.控制方式分手控、遙控2種，手控采用普通開關或手控面板來控制。手控面板裝置采用薄膜觸壓式開關，可安裝在表面或盤體側面，安裝在側面可采用滑道進行彈放輸送。遙控方式為紅外功能是完成除電源外的全部手控功能，遙控距離不超過8m。Vrw中國模型網

6.沙盤模型基座及外包裝目前主流的有木質和鋁合金結構2種，鋁合金結構重量輕不變形，效果極佳。盤面高度不超過1m，視覺最佳角度大約在20°～30°。外包裝結構目前愈來愈趨于高檔豪華型，可根據用戶要求設計外包裝類型，基本要求是外包裝要與盤體搭配協調，外形美觀、大方。Vrw中國模型網
